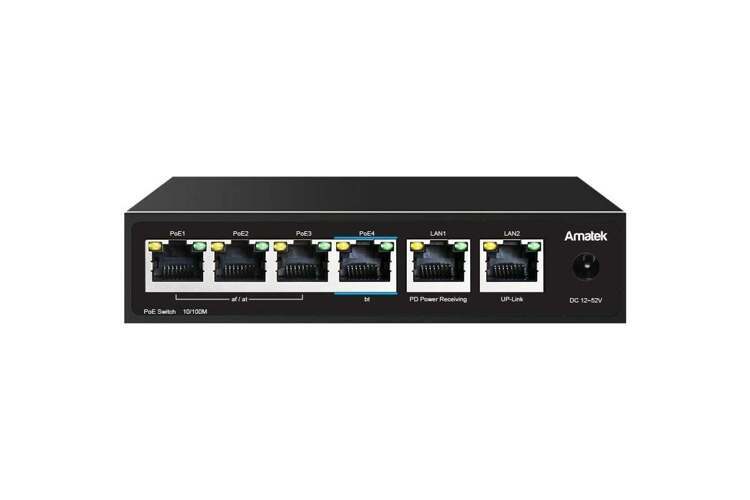

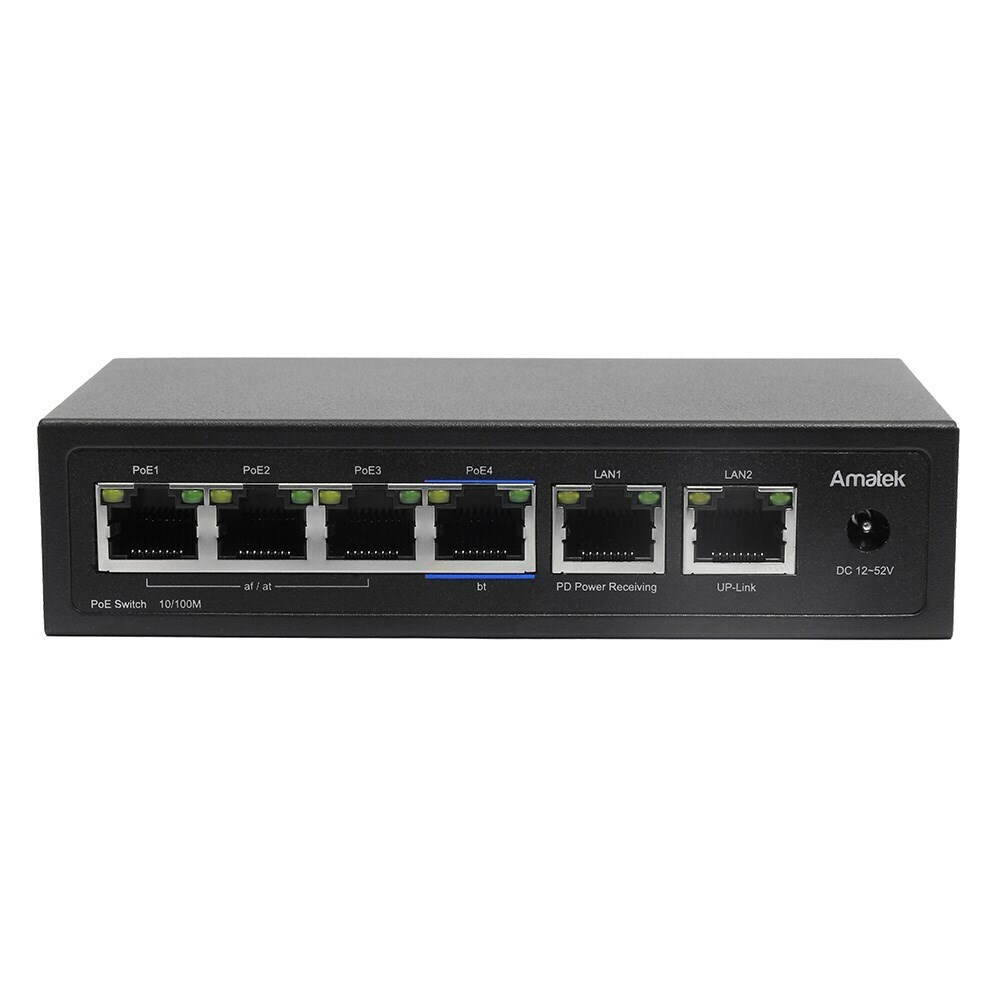

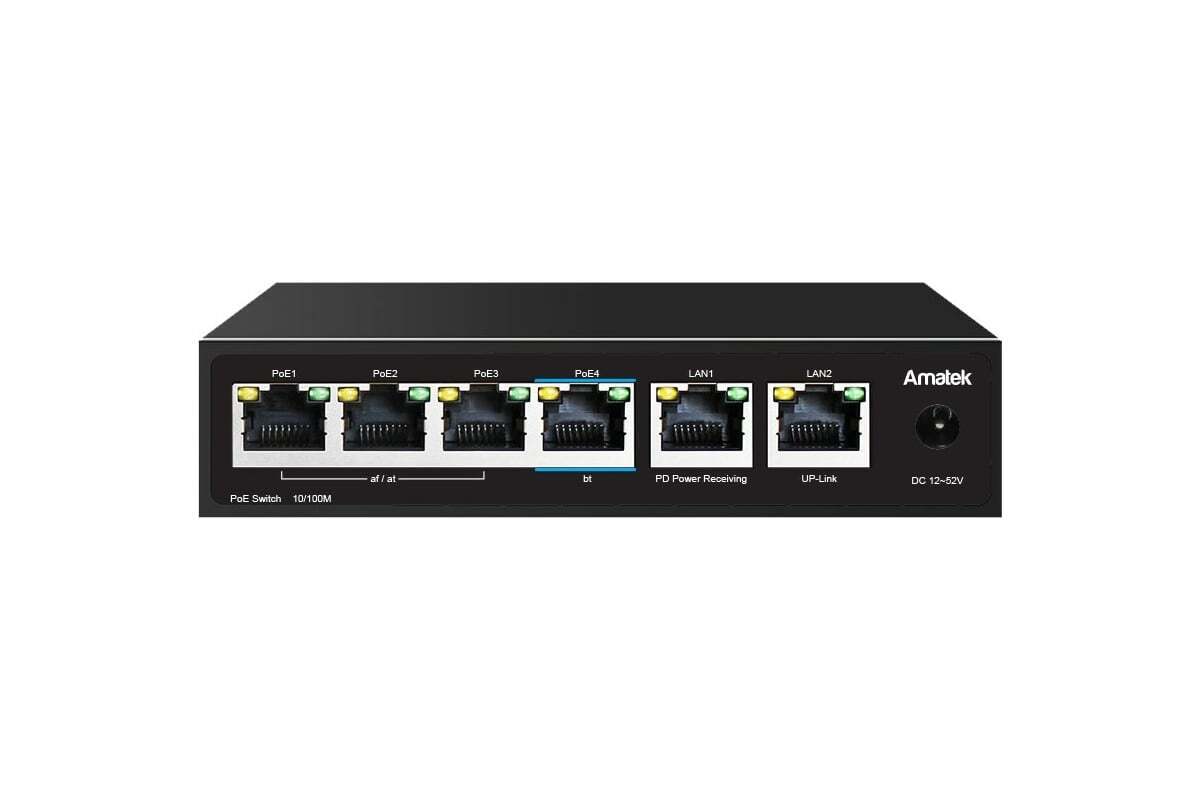

Коммутатор Amatek AN-PE42 6-портовый 100 Мбит/с L2 с HiPoE до 60Вт 7000734

• Общее количество портов
  Определяет максимальное количество IP видеокамер, видеорегистраторов, компьютеров (или иных сетевых устройств), которые можно к коммутатору подключить.
  : 6
• Количество портов PoE: 4
• Порты: 2 порта (100Мбит/с, RJ45), 1 порт (100Мбит/с, RJ45, PassivePoE 60Вт), 3 порта (100Мбит/с, RJ45, PassivePoE 30Вт)
• Порты FE (100 Мбит/с) с PoE (RJ45)
  Количество разъёмов с поддержкой интерфейса Fast Ethernet и функции PoE или Passive PoE. Интерфейс Fast Ethernet является разновидностью LAN (Ethernet), обеспечивает скорость передачи данных до 100 Мбит/с. Функция PoE (Power over Ethernet) позволяет передавать по сетевому кабелю Ethernet не только основной сигнал, но и питание.
  : 3
• Порты FE (100 Мбит/с) с Hi PoE (RJ45)
  Порты FastEthernet (100 Мбит/с) с поддержкой Hi PoE до 60Вт (IEEE 802.3 bt) или Passive PoE. Функция PoE (Power over Ethernet) позволяет передавать по сетевому кабелю Ethernet не только основной сигнал, но и питание.
  : 1, до 60Вт каждый
• Порты FE (100 Мбит/с) (RJ45)
  Количество разъёмов с поддержкой интерфейса Fast Ethernet.Интерфейс Fast Ethernet является разновидностью LAN (Ethernet), обеспечивает скорость передачи данных до 100 Мбит/с.
  : 2
• Дальность передачи: 100м/100 Мбит/с
• Разъемы: 6 RJ45 с авто MDI/MDI-X
• Управление потоком
  Контроль пропускной способности позволяет ограничить скорость соединения по перегруженным портам или обеспечить гарантированную скорость по важным соединениям - обеспечить надёжную работу сети.
  : Контроль пропускной способности (Bandwidth Control)
• Сетевые протоколы и стандарты: IEEE802.3i (10BASE-T), IEEE802.3u(100BASE-TX), TIA/EIA-785(100Base-SX), IEEE802.3z(1000Base-SX), IEEE802.3x(Flow Control), 802.1x, RFC3619(EAPS), RFC826(ARP), RFC793(TCP), RFC768(UDP), RFC792(ICMP), IEEE802.3af(PoE), IEEE802.3at(PoE+), RFC2863(Interface Group MIB)
• Стандарт PoE (Power over Ethernet)
  Функция PoE (Power over Ethernet) позволяет передавать по сетевому кабелю Ethernet не только основной сигнал, но и питание, что значительно упрощает установку оборудования.
  : Passive PoE, совместим с устройствами PoE/PoE+ (IEEE 802.3af/at/bt), режим антизависания PoE устройств (WatchDog)
• Бюджет PoE
  Суммарная выходная мощность, обеспечиваемая коммутатором при питании устройств по стандарту PoE
  : 60 Вт
• Интерфейсы PoE: 1,2 (+), 4,5 (+), 3,6 (-), 7,8 (-), метод А, напряжение 52В
• Коммутационная матрица
  Пропускная способность коммутатора по внутренней шине (скорость коммутационной матрицы). Часто внутренняя пропускная способность коммутатора бывает меньше, чем совокупная пропускная способность всех его портов, особенно если портов много. При одновременной передаче данных на максимальных скоростях по всем портам коммутатора будет снижаться скорость передачи данных, однако в видеосистемах это маловероятно т.к. большинство IP камер дают трафик не более 20 Мбит/с.
  : 1,2 Гбит/с
• Скорость пересылки пакетов: 14 880 пакетов/с для 10Mbps, 148 800 пакетов/с для 100Mbps
• Таблица MAC-адресов
  В коммутаторе есть таблица, в которой автоматически прописывается соответствие между MAC-адресом сетевого устройства и номером порта, по которому можно обратиться к этому устройству.
  : 2К
• Защита интерфейсов: от перенапряжения, от короткого замыкания, от переполюсовки
• Грозозащита: до 6кВ общее напряжение, до 8кВ контактного разряда
• Промышленные стандарты: IEC 61000-4-2 устойчивости к статическим разрядам (ESD), IEC 61000-4-5 устойчивости к импульсным перенапряжениям
• Метод коммутации
  Метод коммутации влияет на время и надёжность передачи. С промежуточным хранением (Store and Forward) - коммутатор читает весь кадр, проверяет его на отсутствие ошибок, выбирает порт коммутации и после этого посылает в него кадр.Сквозной (cut-through) - передача кадра начинается сразу после считывания адрес назначения. Малые задержки при передаче, но без обнаружения ошибок.Бесфрагментный (fragment-free) - передача начинается после анализа первых 64 байта кадра, при отсутствии коллизий кадр
  : Store and Forward (передача с промежуточным хранением)
• LED индикация: Link/Activity, PoE
• Питание коммутатора: DC 12В (без поддержки PoE), DC 44В-52В, PoE (IEEE 802.3at, 30Вт), Passive PoE 60Вт
• Потребляемая мощность: 5 Вт, без учёта загрузки PoE
• Охлаждение: без вентилятора
• Размеры коммутатора: 130(ш) x 65(г) x 31(в) мм
• Диапазон рабочих температур: от -30°С до +60°С
• Температура хранения: от -40°С до +70°С
• Рабочая влажность: от 5% до 95% RH без конденсата

6-портовый 10/100 Мбит/с настольный коммутатор с Passive PoE до 60Вт питанием от PD-порта по PoE.

Особенности:

• 3 порта 10/100 Мбит/с совместимых с PoE+ до 30Вт
• 1 порт 10/100 Мбит/с совместимых с HiPoE+ до 60Вт
• 2 порта 10/100 Мбит/с
• Питание: PoE до 60Вт, DC 44-52В или DC 12В (без поддержки PoE)

Управление:

• Контроль пропускной способности (Bandwidth Control)
• Управление полнодуплексным потоком IEEE 802.3x.

Power over Ethernet (PoE):

• 3 порта ("PoE 1-3") 10/100 Мбит/с совместимых с PoE+ до 30Вт (IEEE 802.3 at/af). Интерфейсы 1,2 (+), 3,6 (-), 52В
• 1 порт ("PoE 4") 10/100 Мбит/с совместимый с HiPoE+ до 60Вт (IEEE 802.3 at/af/bt). Интерфейсы 1,2,4,5 (+), 3,6,7,8 (-), 53В
• Общая потребляемая мощность 60 Вт для всех PoE-портов
• Коммутатор может получать питание по PoE (IEEE802.3at/af) до 30Вт или Passive PoE до 60Вт через порт "LAN1" или от внешнего источника питания DC с напряжением 12В или 48-52В.
• Совместимость с PoE-устройствами на базе стандартов  IEEE 802.3 at/af/bt
• WatchDog – функция контроля зависания, подключенных к коммутатору устройств, с последующим их перезапуском (перезагрузкой). WatchDog работает постоянно.

Коммутация:

• Коммутационная способность 1.2 Гбит/с
• 2K записей в таблице MAC-адресов с возможностью автоматического запоминания и автоматической очистки записей в таблице по времени
• Скорость пересылки пакетов 4,2 миллионов пакетов в секунду
• Таблица МАС-адресов 2K
• Метод коммутации – хранение и передача (Store and Forward)
• Поддержка Auto-MDI/MDIX автоматически определяет типа подключенного кабеля (прямой/перекрещенный) и исключает ошибки неправильного выбора соединительных кабелей между  оборудованием
• Функция автосогласования на каждом порту определяет скорость соединения сетевого устройства (10, 100 или 1000 Мбит/с) и производит настройку совместимости и оптимального режима работы.

Свойства:

• Защита портов от перенапряжения, короткого замыкания.
• Защита портов от импульсных перенапряжений (грозозащита) обеспечивает защиту от электростатического разряда (ESD): общее напряжение до 6кВ, контактного разряда до 8кВ.
• Светодиодные индикаторы для контроля питания устройства, информирования о наличии сетевого соединения, его активности и скорости
• Поддержка технологии Plug and Play существенно упрощает установку – специальная установка и настройка не требуются
• Охлаждение по безвентиляторной схеме
• Рабочая температура -30 ℃...+60 ℃, относительная влажность 5...90% (без конденсации)
• Металлический корпус 130x65x31мм, вес 0,5кг

Питание:

• 4 варианта питание устройства - PoE, PassivePoE, DC 44-52В или DC 12В (без поддержки PoE):
  • Питание по PoE (IEEE802.3af/at) позволяет организовать передачу данных. Из-за особенностей включения питания по стандартам PoE передача питания от коммутатора на внешние устройства не гарантируется;

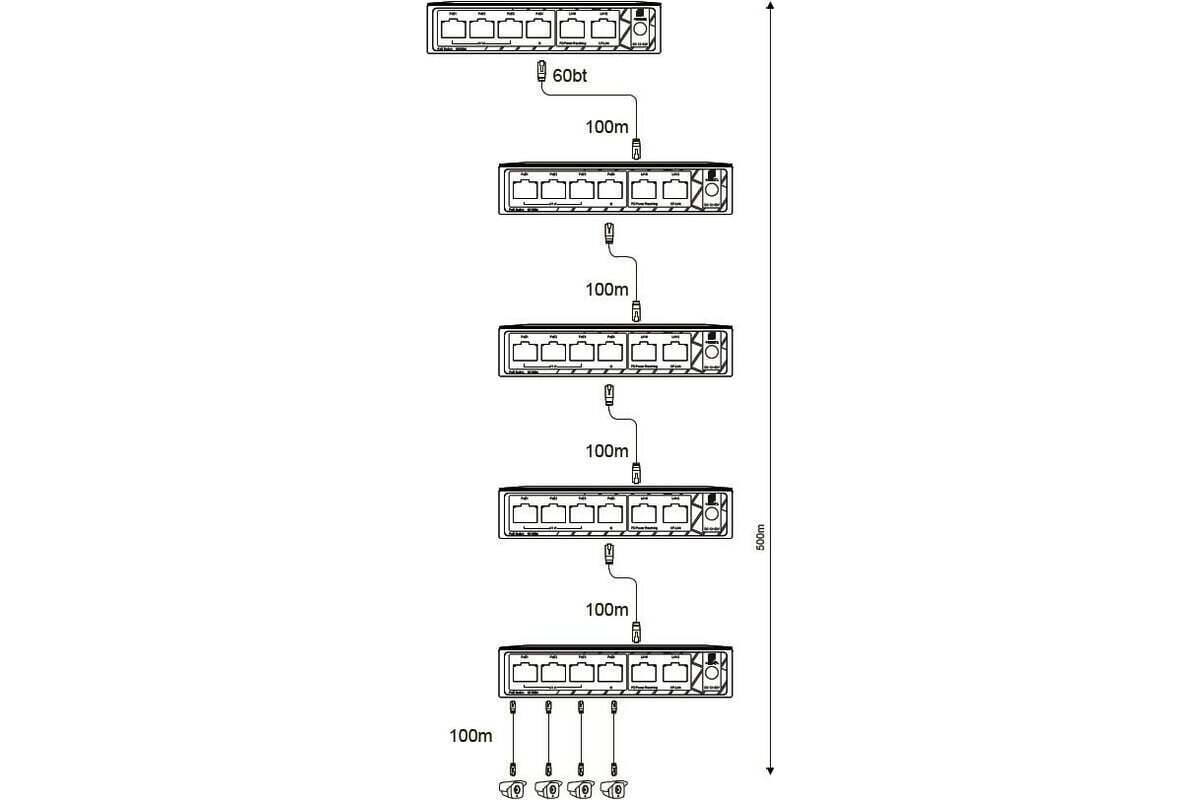

  • Питание по PassivePoE (до 60Вт) позволяет организовать каскадное подключение нескольких коммутаторов и передачу питания от коммутатора на внешние устройства по PassivePoE;
  • Питание DC 44-52В позволяет организовать передачу данных и передачу питания от коммутатора на внешние устройства по PassivePoE;
  • Питание DC 12В позволяет организовать передачу данных без выдачи питания по PassivePoE на внешние устройства.
• Мощность, передаваемая на внешние устройства по PassivePoE, зависит от мощности используемого блока питания или источника PassivePoE на входе коммутатора, за вычетом потребления самого коммутатора (до 5Вт).
• Питание PoE (IEEE802.3af/at) или PassivePoE подаётся на порт "LAN1"
• Интерфейсы PassivePoE: 1,2,4,5(+) и 3,6,7,8 (-), до 60Вт, напряжение 52В
• Потребляемая мощность без подключенных PoE устройств –  не более 5Вт
• Разъем питания DC 12-52В - штекер (jack) 2,1х5,5мм

В комплект поставки коммутатора блок питания на входит. При выборе блока питания необходимо учитывать потребление не только коммутатора (5Вт), но и устройств, получающих питание от коммутатора по PoE. Бюджет PoE, при использовании блоков питания AMATEK:

• AP-DIN48/60  (48В/1,25А) - бюджет POE для питания устройств до 50Вт
• AP-D48/65  (52В/1,25А) - бюджет POE для питания устройств до 55Вт
• AP-D48/135  (52В/2,25А) - бюджет POE для питания устройств до 60Вт
• AP-DU48/2DIN  (48В/2,5А) - бюджет POE для питания устройств до 60Вт
• AP-DIN48/120  (48В/2,5А) - бюджет POE для питания устройств до 60Вт

Комплект поставки: коммутатор, инструкция

Внимание ! Продукт Класса защиты 1 (снабжен защитным заземлением). Подключите заземляющий проводник к заземляющему контакту на корпусе устройства. Любой обрыв заземления может привести к повреждению коммутатора и снижает электробезопасность устройства.

Примечание: Дизайн и технические характеристики изделия могут изменяться без предварительного уведомления.
