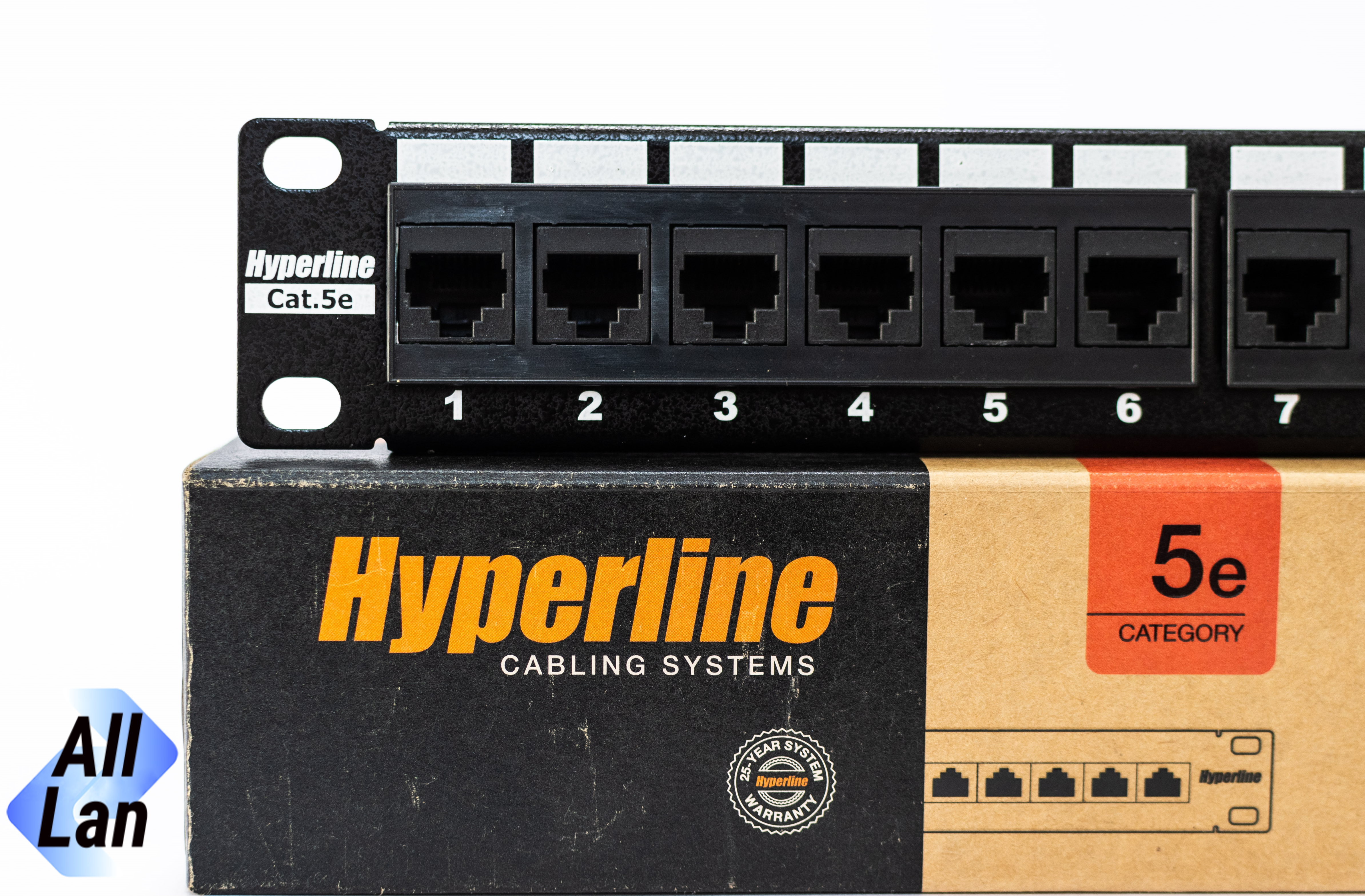

Патч-панель PP3-19-24-8P8C-C5E-110D 19″ Hyperline

Патч-панель PP3-19-24-8P8C-C5E-110D Hyperline представляет собой высококачественное решение для организации кабельной системы в телекоммуникационных и серверных стойках. Модель оснащена 24 портами формата 8P8C (RJ45), что позволяет подключать до 24 линий передачи данных категории 5E. Совместимость с 19-дюймовым стандартом делает панель оптимальной для установки в стандартные стойки и шкафы. Рабочая длина патч-панели составляет 1U (44,45 мм), что оптимально для плотной организации проводов в ограниченном пространстве. Ключевая особенность патч-панели PP3-19-24-8P8C-C5E-110D — тип контактов Dual IDC. Контакты рассчитаны и на инструмент 110, и на Krone, поэтому монтажнику не нужно подбирать ударный нож под конкретную панель. Разделка выполняется по схеме T568A или T568B, цветовая схема нанесена у каждого гнезда. Допустимый калибр проводников — 26-22 AWG: панель Hyperline принимает стандартную одножильную витую пару горизонтальной подсистемы. Порты пронумерованы, и нужная линия связи находится при перекоммутации сразу. Цвет корпуса чёрный, монтажная высота панели — 1U, то есть 44,45 мм в стойке. Тип разъёмов на лицевой стороне — 8P8C, количество портов — 24. Патч-панель Hyperline PP3-19-24-8P8C-C5E-110D применяют в структурированных кабельных системах офисов, серверных и центров обработки данных. В такой системе панель образует точку перехода от горизонтальной проводки к коммутационным шнурам. Кабель от рабочих мест разделывается с задней стороны панели, а на лицевой остаются порты под патч-корды. Категория 5e поддерживает канал до 100 МГц, этого достаточно для Fast Ethernet и Gigabit Ethernet. С панелью используют патч-корды категории 5e соответствующей длины, а линии связи маркируют по проекту. Монтаж патч-панели Hyperline PP3-19-24-8P8C-C5E-110D выполняется в 19-дюймовую стойку или телекоммуникационный шкаф штатным крепежом. Над панелью или под ней обычно ставят кабельный организатор Hyperline той же монтажной высоты: он удерживает патч-корды и не даёт им перекрывать доступ к портам. Патч-панель на 24 порта закрывает типовой этажный узел: двадцать четыре рабочих места на одну панель монтажной высоты 1U. Если линий больше, панели ставят стопкой и чередуют с кабельными организаторами. Тип монтажа стационарный, крепление в 19-дюймовый конструктив винтами через монтажные отверстия. Производитель Hyperline заявляет совместимость патч-панели с кабелем и патч-кордами категории 5e. После монтажа характеристики линии проверяют кабельным тестером: для категории 5e нормируются затухание, переходное затухание NEXT и возвратные потери.
