МДУ-1C-R3

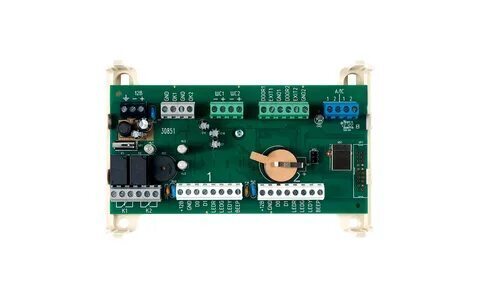

Модуль управления клапаном дымоудаления МДУ-1С-R3 производства компании «Рубеж» — это адресное устройство, предназначенное для управления заслонкой клапана дымоудаления или огнезадерживающим клапаном. Использование модуля возможно как в ручном режиме — с выносных кнопок управления, так и в автоматическом режиме — по команде приемно-контрольного прибора охранно-пожарной сигнализации. Модуль обеспечивает управление заслонкой клапана и контроль положения в режиме реального времени. Изделие работает в составе адресной системы безопасности под управлением прибора «Рубеж-2ОП», обеспечивающим в АЛС обмен данными в протоколе R3. Средний срок службы модуля составляет не менее 10 лет.

МДУ-1С-R3 подает напряжение питания на электромеханический привод с помощью встроенного реле. Напряжение коммутации составляет 24 В постоянного тока или 230 В переменного тока при величине до 5 А. Напряжение питания модуля для привода на 24 В DC — от источника питания 24±4 В, для привода на 230 В AC — от сети 220 В, 50 Гц. Выбор напряжения коммутации производится джампером JP1, установленным на плате модуля. По сравнению с базовой версией МДУ-1-R3, данная модификация отличается повышенной нагрузочной способностью реле, что расширяет диапазон используемых компонентов и приводов клапана.

МДУ-1С-R3 обеспечивает подключение всех основных типов электропривода, применяемых в системах дымоудаления: реверсивного электромеханического привода, электромеханического привода с возвратной пружиной и электромагнитного привода с ручным возвратом заслонки в нормальное положение. Контроль положения заслонки производится с помощью концевых выключателей, находящихся на приводе или на заслонке клапана. Модуль выполняет контроль цепей обмоток электромеханического привода и цепей выносных кнопок на обрыв и КЗ. Масса товара составляет не более 220 г при габаритных размерах 107×108×42 мм, что обеспечивает удобство установки в ограниченном пространстве.

Модуль управления МДУ-1С-R3 находит применение в составе противопожарных систем безопасности на объектах различного назначения. Товар интегрируется в адресные системы охранно-пожарной сигнализации и обеспечивает автоматическое и ручное управление клапанами дымоудаления и огнезадерживающими клапанами. Торговые и бизнес-центры в Москве и регионах — управление системами дымоудаления и вентиляции в процессе эксплуатации и при обслуживании инженерных коммуникаций организации; системы охранно-пожарной сигнализации на таких объектах требуют надёжного контроля положения заслонки каждого клапана. Производственные объекты и склад — обеспечение пожарной безопасности, автоматическая обработка сигналов от приемно-контрольных приборов для своевременного перевода клапанов в защитное положение; контроль цепей кнопок и привода обеспечивает надёжную работу системы. Жилые комплексы — использование в составе адресных систем пожарной автоматики и охранно-пожарной сигнализации с возможностью удалённого контроля состояния и управления из диспетчерской в ручном или автоматическом режиме. Объекты социального назначения — больницы, школы, вокзалы, где срок службы оборудования и надёжность систем управления имеют критическое значение для пожарной безопасности находящихся людей.

Модуль управления дымоудалением МДУ-1С-R3, предназначенный для управления клапаном дымоудаления или огнезадерживающим клапаном, является оптимальным решением для проектирования систем противопожарной защиты. Повышенная нагрузочная способность реле снимает ограничения по выбору электромеханического привода и расширяет диапазон применяемого оборудования. Обмен данными по протоколу R3 обеспечивает стабильную связь с контроллерами системы и точную передачу измерительных сигналов о положении заслонки клапана. Программное обеспечение приемно-контрольных приборов «Рубеж» позволяет настраивать параметры модуля управления дистанционно, контролировать время обработки команд и состояние подключённых компонентов системы. Совместимость с адресной линией связи обеспечивает интеграцию товара с другими блоками и устройствами системы сигнализации: оповещатели, контроллеры СКУД, системы видеонаблюдения и удалённого мониторинга.

Масса изделия составляет всего 220 г, а компактные габариты позволяют выполнять монтаж в ограниченных пространствах — на DIN-рейку или с помощью крепежной планки. Вес модуля и малые размеры не создают дополнительной нагрузки на конструкцию монтажного шкафа. Длина линий подключения до концевых выключателей составляет до 30 метров, что достаточно для большинства типовых проектов. Напряжение питания выбирается в зависимости от типа используемого привода: 24 В от источника постоянного тока или 220 В от сети переменного тока. Рекомендуем учитывать эти характеристики при проектировании трасс. При выборе между МДУ-1-R3 и МДУ-1С-R3 ориентируйтесь на нагрузочную способность: версия «С» рассчитана на более мощные электромеханические приводы; остальные характеристики и функции моделей аналогичны.

Купить модуль управления клапаном дымоудаления МДУ-1С-R3 Рубеж можно с доставкой по Москве и в любой город России. Товар отправляется со склада в Москве в течение 1–2 рабочих дней. На модуль управления распространяется гарантия производителя, которая действует при соблюдении условий эксплуатации, указанных в паспорте. Вся необходимая информация о совместимости с приборами серии Рубеж, схемы подключения и дополнительная информация по настройке доступны в технической документации. Для получения подробной информации о характеристиках товара и сроках поставки обращайтесь к нашим менеджерам.
