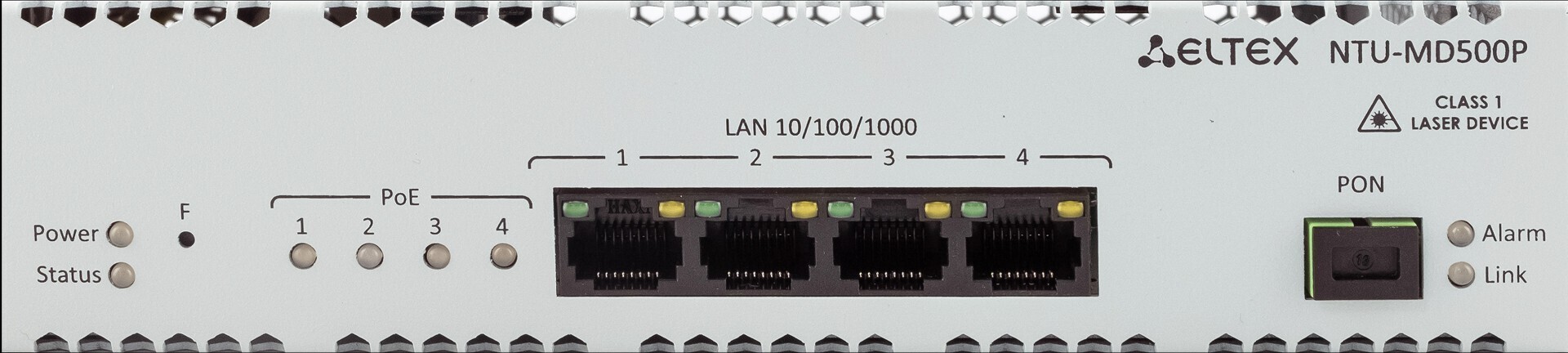

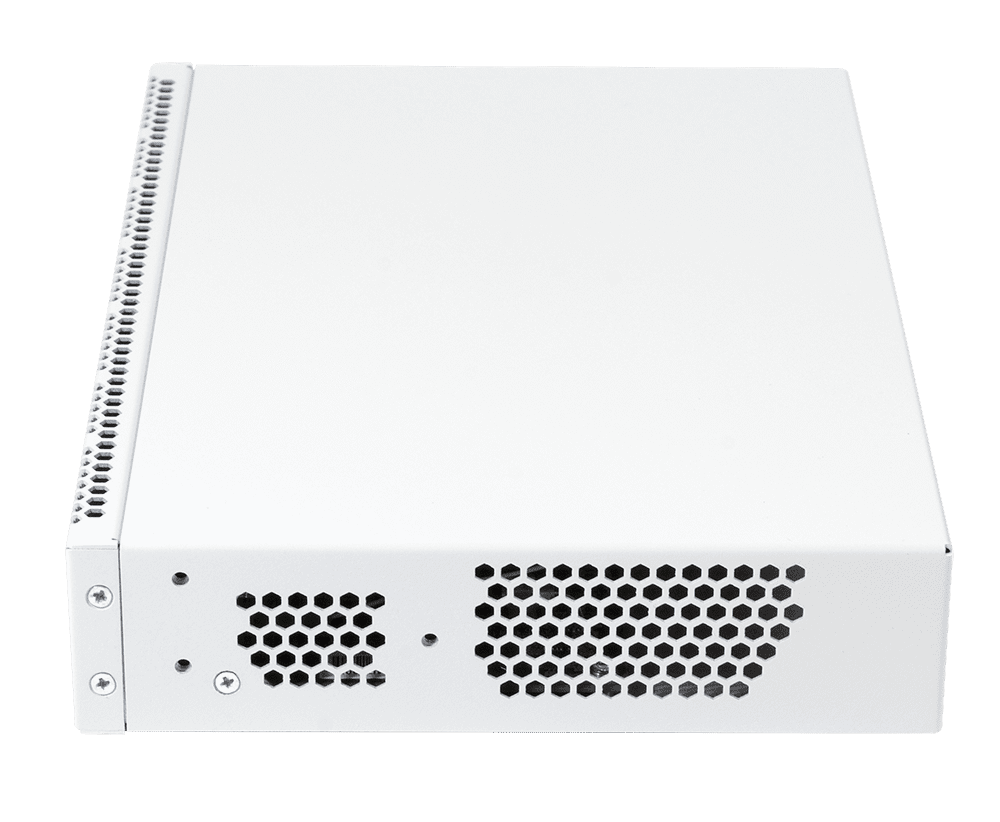

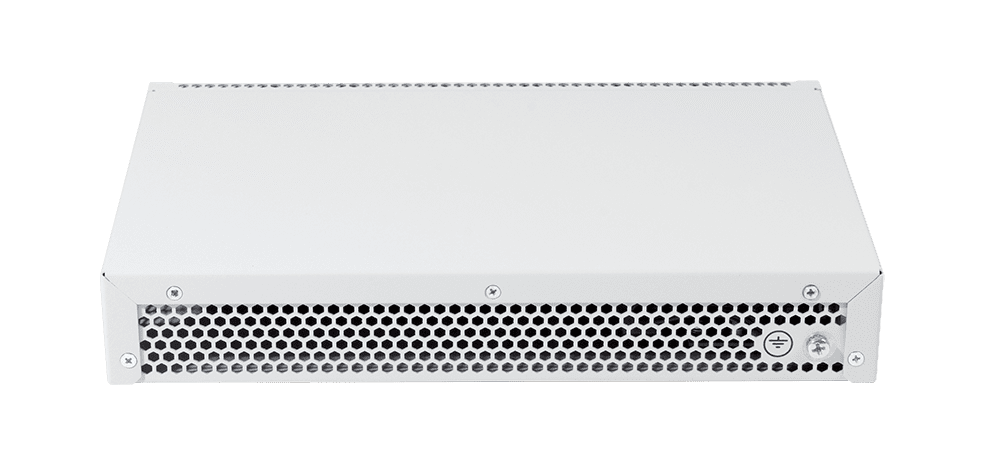

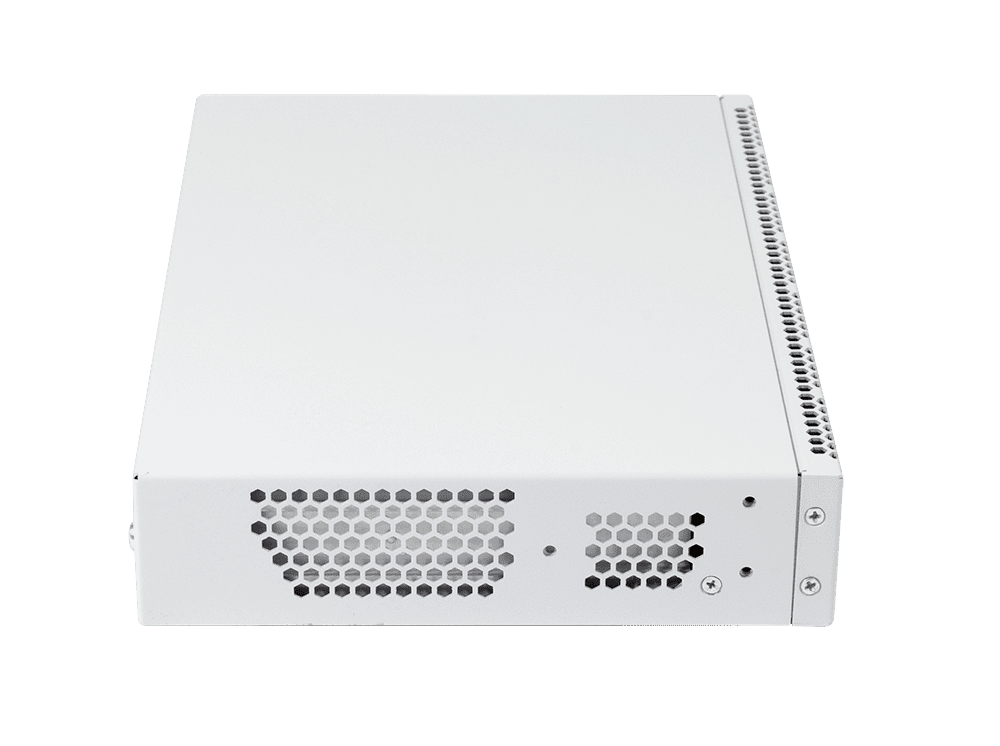

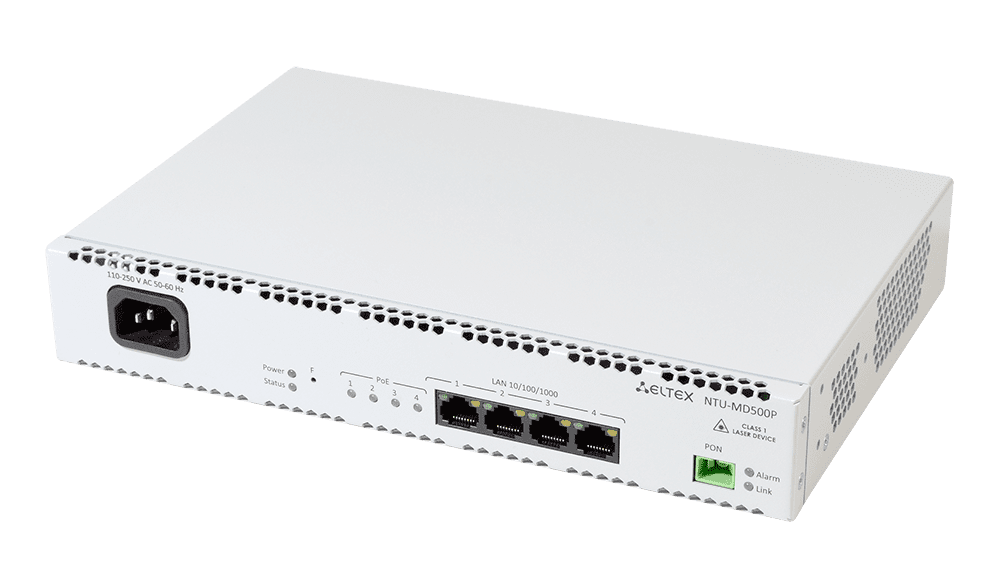

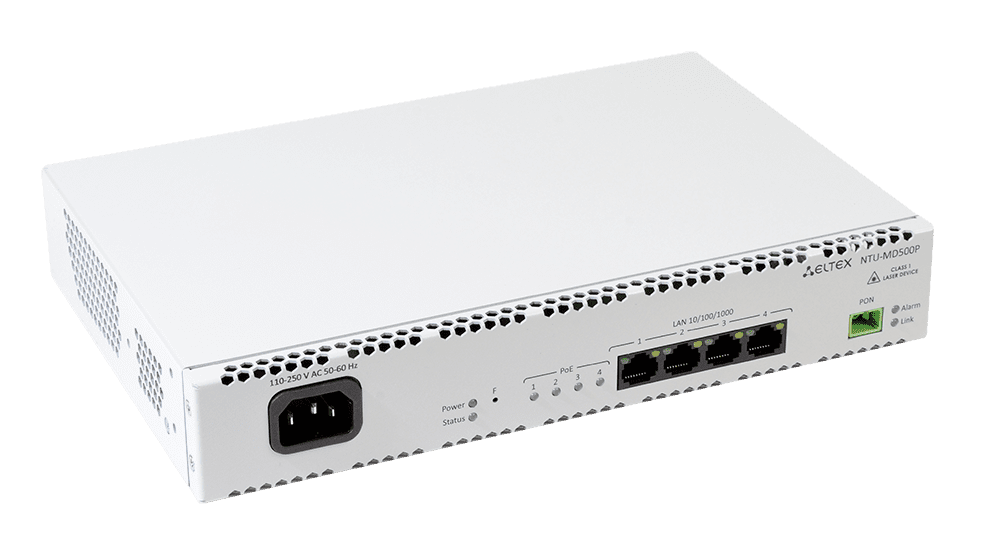

NTU-MD500P Оптический терминал

NTU-MD500P — оптические сетевые терминалы, которые имеют 4 порта 10/100/1000BASE-T с под-держкой стандарта IEEE 802.3at PoE+. Терминалы NTU-MD500P обеспечивают мощность до 30 Вт на портах 10/100/1000BASE-T с бюджетом мощности PoE — 65 Вт.

Поддержка технологии PoE позволяет подать электро-питание от NTU-MD500P по кабелю UTP к IP-телефонам, беспроводным точкам доступа, IP-камерам и другим устройствам с поддержкой технологии PoE.

Схема применения

• GPON — 1

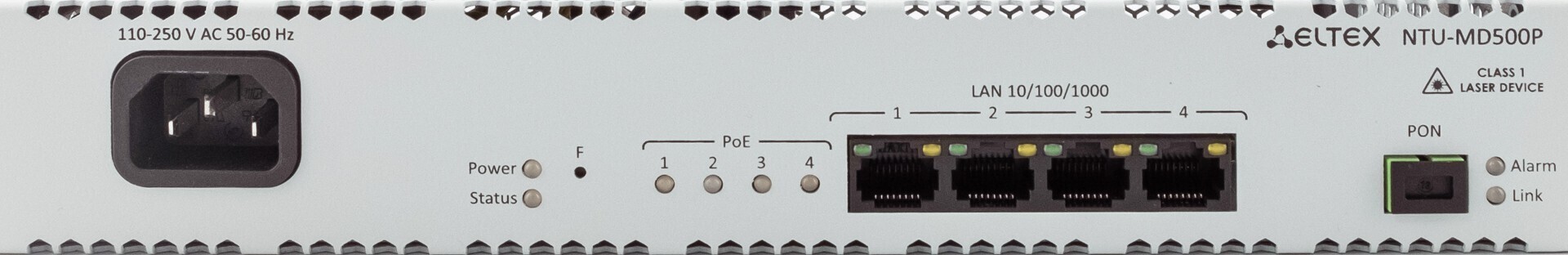

• 10/100/1000BASE-T (RJ-45) PoE — 4

• Управление и мониторинг PoE через OMCI:
  • ONU-G::PSE overload yellow
  • ONU-G::PSE overload red
  • Physical path termination point Ethernet UNI::Power control
  • Power over Ethernet control::Operational state
  • Power over Ethernet control::Power detection status
  • Power over Ethernet control::Power classification status
  • Power over Ethernet control::Current Power Consumption
  • Power over Ethernet control::AVC
  • Power over Ethernet control::Power priority
• Групповое управление и мониторинг через SNMP-agent OLT, CLI OLT
• В соответствии с TR-142:
  • Удаленное управление по протоколу OMCI
  • Удаленное управление по протоколу TR-069
• Локальное управление WEB/CLI
• Обновление программного обеспечения: OMCI, TR-069, HTTP, TFTP

• 1 порт GPON
• Соответствие ITU-T G.984.2, ITU-T G.984.5 Filter, FSAN Class B+, SFF-8472
• Тип разъема — SC/APC
• Среда передачи — оптоволоконный кабель SMF — 9/125, G.652
• Максимальная дальность — 20 км
• Передатчик:
  • POC лазер (DFB), импульсный режим генерации, длины волны 1310 нм
  • Скорость передачи данных: 1244 Мбит/с
  • Средняя выходная мощность +0,5..+5 dBm
  • Ширина спектральной линии 1 нм (-20 дБ)
• Приемник:
  • APD/TIA CW Mode цифровой приемник, длина волны 1490нм
  • Скорость передачи данных: 2488 Мбит/с
  • Чувствительность приемника -28 дБм, BER1.0x10
  • Оптическая перезагрузка приемника -8 дБм

• Поддержка стандарта IEEE 802.3af PoE (до 15,4 Вт/порт) и IEEE 802.3at PoE+ (до 30 Вт/порт) на портах
• Бюджет мощности PoE — 65 Вт

• Поддержка TR-069
• Работа в режиме «моста» или «маршрутизатора», в т.ч. виртуального
• Поддержка PPPoE (auto, PAP, MSCHAP и CHAP авторизация)
• Поддержка IPoE (DHCP-client и static)
• Поддержка VPN в режиме L2TP
• Поддержка L2TP over IPSec
• Поддержка IPSec (trasport mode)
• DHCP-сервер на стороне LAN
• Поддержка DNS (Domain Name System)
• Поддержка DynDNS (Dynamic DNS)
• Поддержка UPNP (Universal Plug and Play)
• Поддержка NAT (Network Address Translation)
• Поддержка NTP (Network Time Protocol)
• Поддержка механизмов качества обслуживания QoS
• Поддержка IGMP Snooping
• Поддержка IGMP Proxy
• VLAN в соответствие с IEEE 802.1Q

• ITU-T G.984.x
• GPON– ITU-T G.988 OMCI specification
• IEEE 802.1D
• IEEE 802.1Q
• IEEE 802.1P
• IEEE 802.3af
• IEEE 802.3at
