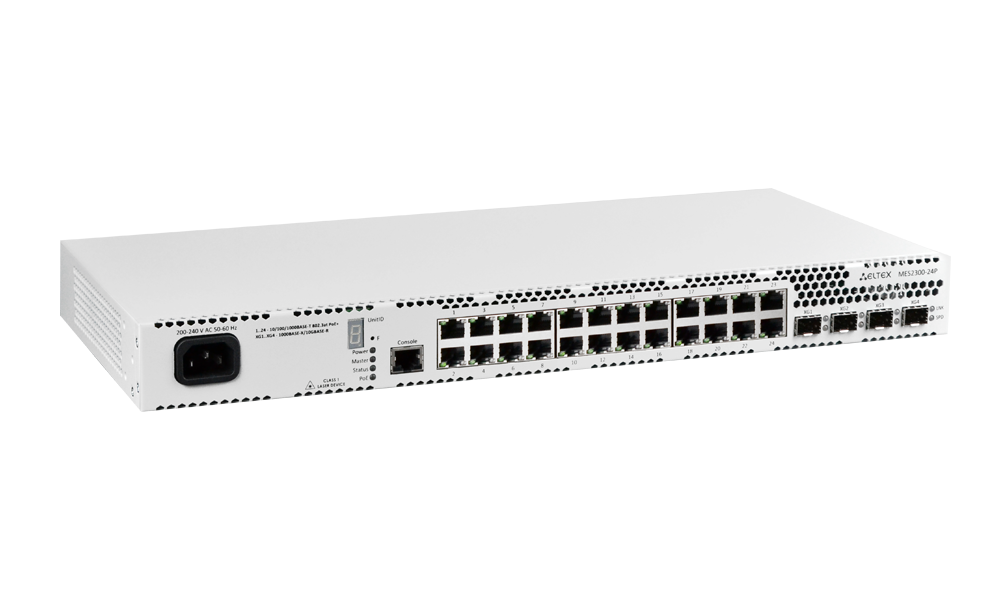

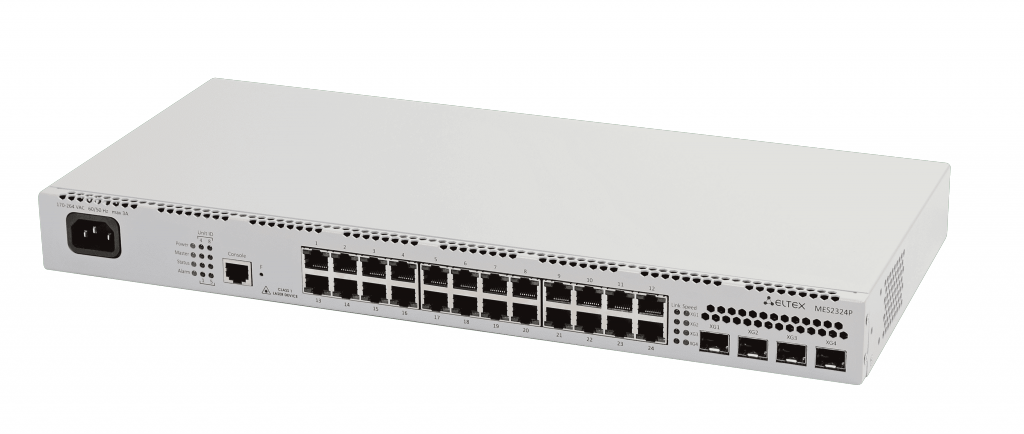

MES2300-24P Eltex | Коммутатор 24 порта 1G PoE, 4 порта 10G

• Пропускная способность до 128 Гбит/c
• Неблокируемая коммутационная матрица
• Коммутаторы L3
• 4 порта 10G
• Стекирование до 8 устройств
• Поддержка Multicast (IGMP Snooping, MVR)
• Расширенные функции безопасности (L2-L4 ACL, IP Source Guard, Dynamic ARP Inspection и др.)

Коммутаторы MES2300-24P с поддержкой PoE осуществляют подключение конечных пользователей к сети крупных предприятий, предприятий малого и среднего бизнеса и к сетям операторов связи с помощью интерфейсов 1G/10G.

Функциональные возможности коммутатора обеспечивают физическое стекирование, поддержку виртуальных локальных сетей, многоадресных групп рассылки и расширенные функции безопасности.

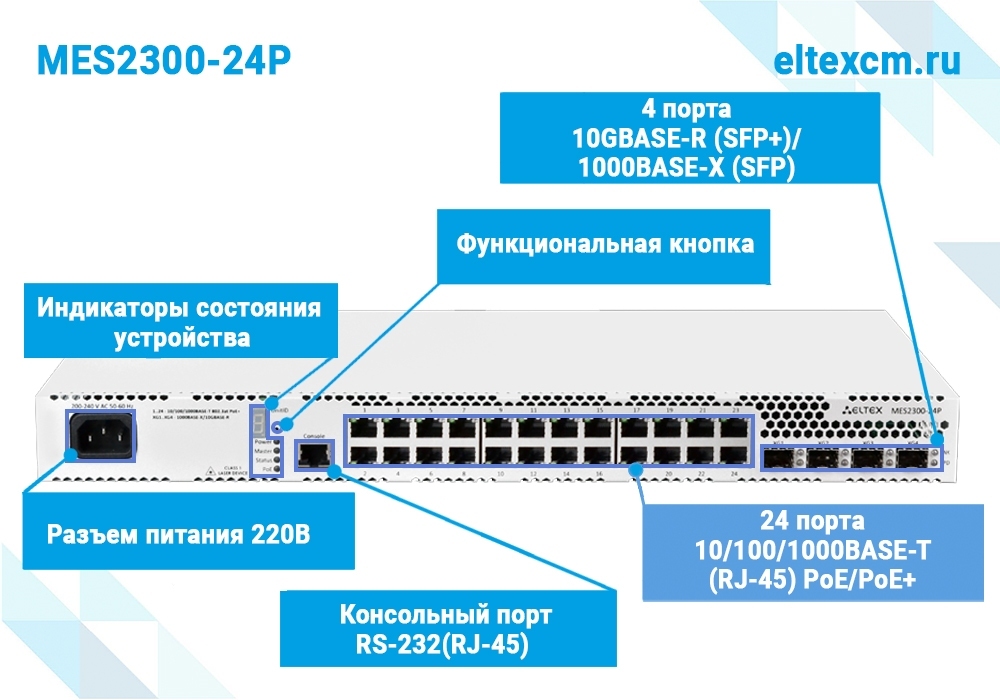

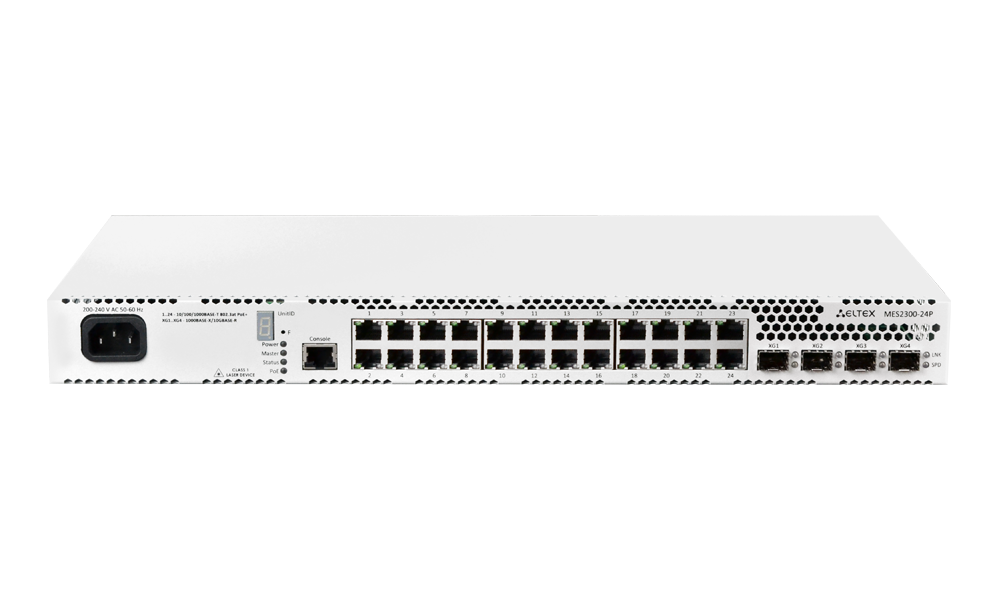

Интерфейсы

• 10/100/1000BASE-T (RJ-45) PoE/PoE+ — 24
• 10GBASE-R (SFP+)/1000BASE-X (SFP) — 4
• Консольный порт RS-232 (RJ-45) — 1

Производительность

• Пропускная способность — 128 Гбит/с
• Производительность на пакетах длиной 64 байта — 94,49  MPPS
• Объём буферной памяти — 1,5 Мбайт
• Объём ОЗУ — 2 Гбайт (DDR4)
• Объём ПЗУ — 512 Мбайт (RAW NAND)
• Таблица MAC-адресов — 16 384
• Количество ARP-записей — 2039
• Таблица VLAN — 4094
• Количество групп L2 Multicast (IGMP Snooping) — 2048
• Количество правил SQinQ (ingress / egress) — 988 / 988
• Количество правил ACL, общее (MAC + IPv4 / IPv6) — 2048
• Количество правил ACL MAC, максимальное (если правил ACL IPv4 / IPv6 = 0) — 1966
• Количество правил ACL IPv4 / IPv6, максимальное (если правил MAC ACL = 0) — 1975 / 988
• Количество маршрутов L3 IPv4 Unicast — 4066
• Количество маршрутов L3 IPv6 Unicast — 1015
• Количество маршрутов L3 IPv4 Multicast (IGMP Proxy, PIM) — 2029
• Количество маршрутов L3 IPv6 Multicast (IGMP Proxy, PIM) — 505
• Количество VRRP-маршрутизаторов — 255
• Максимальный размер ECMP-групп — 8
• Количество VRF (включая VRF по умолчанию) — 16
• Количество L3-интерфейсов — 2032
• Link Aggregation Groups (LAG) — 32, до 8 портов в одном LAG
• Качество обслуживания QoS, выходные очереди на порт — 8
• Размер Jumbo-фрейма, максимальный размер пакетов — 10 240 байт
• Стекирование, количество устройств — 8

Функции интерфейсов

• Защита от блокировки очереди (HOL)
• Поддержка обратного давления (Back pressure)
• Поддержка Auto MDI/MDIX
• Поддержка сверхдлинных кадров (Jumbo frames)
• Управление потоком (IEEE 802.3X)
• Зеркалирование портов (SPAN, RSPAN)
• Стекирование

Функции при работе с МAC-адресами

• Независимый режим обучения в каждой VLAN
• Поддержка многоадресной рассылки (MAC Multicast Support)
• Регулируемое время хранения MAC-адресов
• Статические MAC-адреса (Static MAC Entries)
• Логирование событий MAC Flapping

Поддержка VLAN

• Поддержка Voice VLAN
• Поддержка IEEE 802.1Q
• Поддержка Q-in-Q
• Поддержка Selective Q-in-Q
• Поддержка GVRP

Функции L2 Multicast

• Поддержка профилей Multicast
• Поддержка статических Multicast-групп
• Поддержка IGMP Snooping v1,2,3
• Поддержка IGMP Snooping Fast Leave на основе хоста/порта
• Поддержка функции IGMP proxy-report
• Поддержка авторизации IGMP через RADIUS
• Поддержка MLD Snooping v1,2
• Поддержка IGMP Querier
• Поддержка MVR

Функции L2

• Поддержка STP (Spanning Tree Protocol, IEEE 802.1d)
• Поддержка RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
• Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
• Поддержка PVSTP+
• Поддержка RPVSTP+
• Поддержка Spanning Tree Fast Link option
• Поддержка STP Root Guard
• Поддержка BPDU Filtering
• Поддержка STP BPDU Guard
• Поддержка Loopback Detection (LBD)
• Поддержка ERPS (G.8032v2)
• Поддержка Flex-link
• Поддержка Private VLAN
• Поддержка Layer 2 Protocol Tunneling (L2PT)

Функции L3

• Статические IP-маршруты
• Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3, IS-IS (IPv4 Unicast), BGP (IPv4 Unicast, IPv4 Multicast)
• Поддержка протокола BFD (для BGP)
• Address Resolution Protocol (ARP)
• Поддержка Proxy ARP
• Policy-Based Routing (IPv4)
• Поддержка протокола VRRP
• Протоколы динамической маршрутизации мультикаста PIM SM, PIM DM, IGMP Proxy, MSDP
• Балансировка нагрузки ECMP
• Поддержка функции IP Unnumbered
• Поддержка протокола GRE
• Поддержка технологии VRF lite

Функции Link Aggregation

• Создание групп LAG
• Объединение каналов с использованием LACP
• Поддержка LAG Balancing Algorithm
• Поддержка Multi-Switch Link Aggregation Group (MLAG)

Поддержка IPv6

• Функциональность IРv6 Host
• Совместное использование IРv6, IРv4

Сервисные функции

• Диагностика оптического трансивера
• Green Ethernet

Функции обеспечения безопасности

• Защита от несанкционированных DHCP-серверов (DHCP Snooping)
• Опция 82 протокола DHCP
• IP Source Guard
• Dynamic ARP Inspection
• Поддержка sFlow
• Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
• Проверка подлинности по портам на основе IEEE 802.1x
• Guest VLAN
• Система предотвращения DoS-атак
• Сегментация трафика
• Фильтрация DHCP-клиентов
• Предотвращение атак BPDU
• Фильтрация NetBIOS/NetBEUI

Списки управления доступом ACL

• L2-L3-L4 ACL (Access Control List)
• Поддержка Time-Based ACL
• IРv6 ACL
• ACL на основе:
  • Порта коммутатора
  • Приоритета IEEE 802.1p
  • VLAN ID
  • EtherType
  • DSCP
  • Типа IP-протокола
  • Номера порта TCP/UDP
  • Содержимого пакета, определяемого пользователем (User Defined Bytes)

Основные функции качества обслуживания (QoS) и ограничение скорости

• Статистика QoS
• Ограничение скорости на портах (Shaping, Policing)
• Поддержка класса обслуживания IEEE 802.1р
• Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
• Управление полосой пропускания
• Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
• Три цвета маркировки
• Классификация трафика на основании ACL
• Назначение меток CoS/DSCP на основании ACL
• Настройка приоритета 802.1p для VLAN управления
• Перемаркировка DSCP to COS, COS to DSCP
• Назначение VLAN на основании ACL
• Назначение меток 802.1p, DSCP для протокола IGMP

ОАМ

• 802.3ah Ethernet Link OAM
• 802.3ah Unidirectional Link Detection (протокол обнаружения однонаправленных линков)

Основные функции управления

• Загрузка и выгрузка конфигурации и ПО по TFTP
• Протокол SNMP
• Интерфейс командной строки (CLI)
• Web-интерфейс
• Syslog
• SNTP (Simple Network Time Protocol)
• Traceroute
• LLDP (802.1ab) + LLDP MED
• Управление доступом к коммутатору — уровни привилегий для пользователей
• Списки контроля доступа (Management ACL)
• Блокировка интерфейса управления
• Локальная аутентификация
• Фильтрация IP-адресов для SNMP
• Клиент RADIUS/TACACS+ (Terminal Access Controller Access Control System)
• Сервер Telnet, сервер SSH
• Клиент Telnet, клиент SSH
• Поддержка SSL
• Поддержка макрокоманд
• Журналирование вводимых команд
• Системный журнал
• Автоматическая настройка по DHCP
• DHCP Relay (поддержка IPv4)
• DHCP Option 12
• Команды отладки
• Механизм ограничения трафика в сторону CPU
• Шифрование паролей
• Восстановление пароля
• Ping (IPv4/IPv6)

Функции мониторинга

• Статистика интерфейсов
• Удаленный мониторинг RMON/SMON
• Поддержка IP SLA
• Мониторинг загрузки CPU по задачам и типу трафика
• Мониторинг температуры
• Мониторинг TCAM

MIB

• RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
• RFC 1212 Concise MIB Definitions
• RFC 1213 MIB II
• RFC 1215 MIB Traps Convention
• RFC 1493, 4188 Bridge MIB
• RFC 1157, 2571-2576 SNMP MIB
• RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
• RFC 1271,1757, 2819 RMON MIB
• RFC 2465 IPv6 MIB
• RFC 2466 ICMPv6 MIB
• RFC 2737 Entity MIB
• RFC 4293 IPv6 SNMP Mgmt Interface MIB
• Private MIB
• RFC 2021 RMONv2 MIB
• RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
• RFC 2668 IEEE 802.3 MAU MIB
• RFC 2674, 4363 IEEE 802.1p MIB
• RFC 2233, 2863 IF MIB
• RFC 2618 RADIUS Authentication Client MIB
• RFC 4022 MIB для TCP
• RFC 4113 MIB для UDP
• RFC 3289 MIB для Diffserv
• RFC 2620 RADIUS Accounting Client MIB
• RFC 2925 Ping & Traceroute MIB
• RFC 768 UDP
• RFC 791 IP
• RFC 792 ICMPv4
• RFC 2463, 4443 ICMPv6
• RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
• RFC 793 TCP
• RFC 2474, 3260 определение поля DS в заголовке IPv4 и IPv6
• RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
• RFC 2571-2574 SNMP
• RFC 826 ARP
• RFC 854 Telnet
• МЭК 61850

Физические характеристики и условия окружающей среды

• Питание — 200–240 В AC, 50–60 Гц
• Максимальная потребляемая мощность (с учётом нагрузки PoE) — 445 Вт
• Бюджет PoE — 380 Вт
• Тепловыделение — 65 Вт
• Аппаратная поддержка Dying Gasp — нет
• Рабочая температура окружающей среды от -20 до +50 °С
• Температура хранения от -50 до +70 °С
• Рабочая влажность не более 80 %

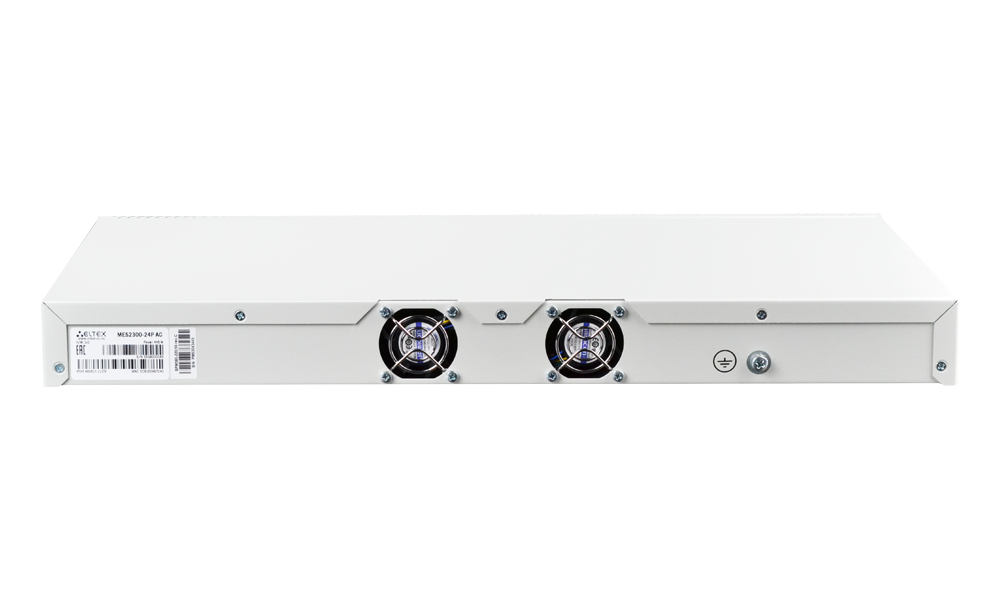

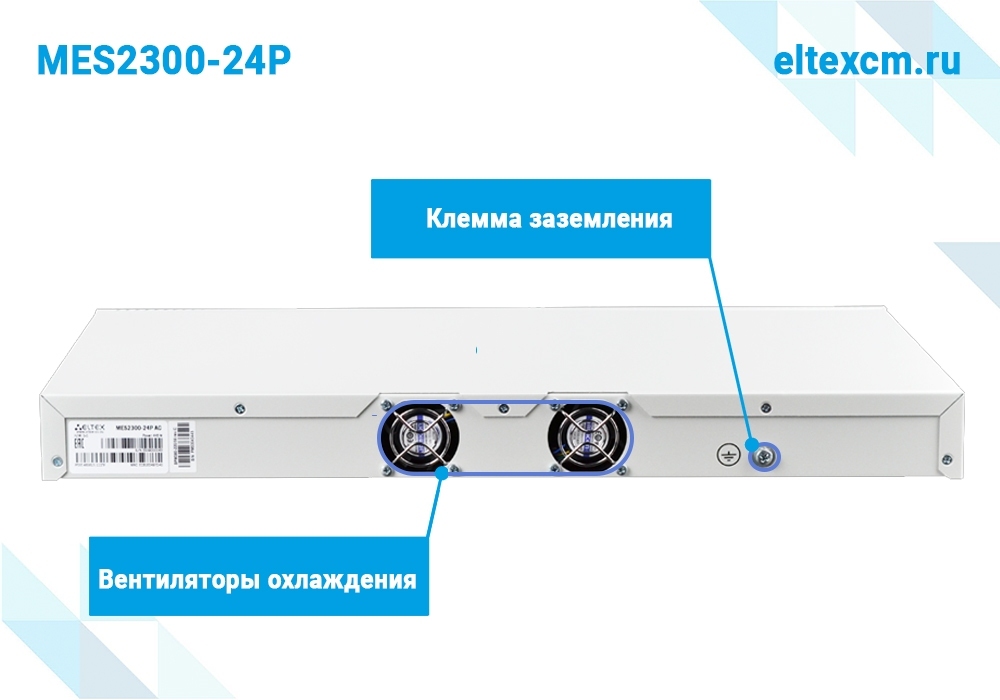

• Охлаждение: 2 вентилятора
• Исполнение — 19″, 1U
• Габариты (Ш В Г) — 430 44 203 мм
• Масса — 3,2 кг

Значение указано для односторонней передачи.
Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации.
Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы.
Поддержка протокола BGP предоставляется по лицензии.
